窓ガラスの防音対策にソノグラス
防音ガラス・遮音ガラス・騒音低下
日本板硝子社製、防音合わせガラスカタログより
ソノグラスは、音の全域にわたって高い遮音性能を持ち、住宅やオフィスビルで現在使われている
一般のガラスに比べて、 優れた防音効果を発揮します。
ガラスは音に弱いという常識をくつがえし、 静かで快適な空間設計を可能にします。
住宅用ソノグラス
ソノグラスの特長
- 防音効果 ソノグラスは、2枚のガラスで防音特殊中間膜をはさみ込んだ合わせガラスです。

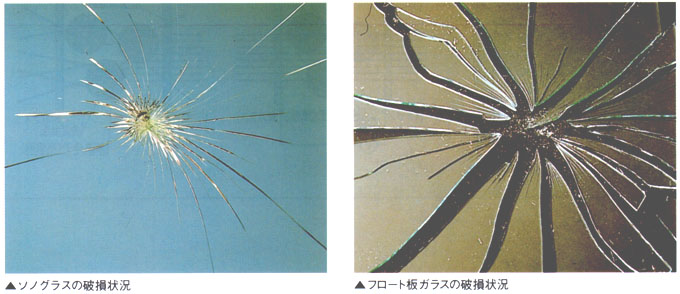

騒音によって起 こる振動を熟に置き換え、音の波を消滅させる原理を用いたものです。 これにより、音域全体を高度な遮音性能でカバーします。さらに、防音サッシとの併用により、一重窓でも優れた防音性能を発揮します。 - 安全性 万一破損しても、ガラスは強靱な中間膜により破 片の飛散や脱落がほとんどなく、また衝撃物に対する耐貫通性能も高く安全です。
建築用ソノグラス
設計・施工上のご注意
- 中間膜の性質上70℃を超える場所で長時間使 用しますと、発泡することがありますので使用はお避けください。
- 施工は標準施工法をお守りください。（ラミぺーンの標準施工法に準じてください。）
- 防音効果を高めるためには、ガラス、サッシなどの開口部だけではなく、壁、床、天井を含めた全体で防音対策を考えることが大切です。

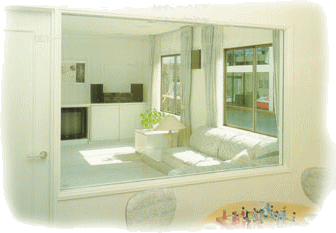

住宅用ソノグラス
外部からの耳障りな騒音を軽減し、また室内の発生音を外に逃がすことなく、快適な暮らしを守ります。
※透過損失測定値は、JIS等級T－2（30等級）をクリアしています。
| ガラスの組み合わせ | 呼び厚さ | 最大寸法mm |
| ソノグラス (フロート板ガラス3mm＋ フロート板ガラス3mm) |
6.4mm | 2,438×1,524 |
| ソノグラス (フロート板ガラス2mm＋ 型板ガラス4mm) |
7mm | 1,829×1,219 |
※規格寸法品は、すべて受注生産品です。
※右グラフで住宅用ソノグラス(フロート板ガラス2mm＋型板ガラス4mm)も ほぼ同一の透過損失を示します。
| 品種 ＼ 周波数Hz | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 |
| ソノグラス (フロート板ガラス3mm ＋ フロート板ガラス3mm) |
20.1 | 20.3 | 21.7 | 23.1 | 24.7 | 26.1 | 28.7 | 30.6 | 33.3 | 35.0 | 36.2 | 37.4 | 38.0 | 37.2 | 37.8 | 39.2 | 41.4 | 44.6 |
| フロート板ガラス3mm | 14.7 | 14.5 | 17.3 | 17.6 | 20.2 | 21.7 | 23.8 | 25.6 | 27.2 | 28.7 | 30.0 | 31.1 | 32.5 | 33.4 | 33.2 | 30.5 | 23.0 | 26.4 |
建築用ソノグラス
空港、道路、鉄道、工場、生活音などのさまざまな外部騒音から、快適なオフィス環境を守ります。
※透過損失測定値は、JIS等級T－3（35等級）をクリアしています。
| ガラスの組み合わせ | 呼び厚さ | 最大寸法mm |
| ソノグラス (フロート板ガラス6mm＋ フロート板ガラス6mm) |
12.4mm | 2,800×1,524 |
| ソノグラス (フロート板ガラス5mm＋ 網入板ガラス6.8mm) |
12.2mm | 2,438×1,524 |
※上記以外の仕様については、日本板硝子の各支店にお問い合わせください。

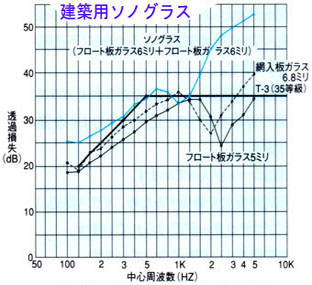

※左グラフで建築用ソノグラス(フロート板ガラス5mm＋網入板ガラス6.8mm)もほぼ同一の透過損失を示します。
| 品種 ＼ 周波数Hz | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 |
| ソノグラス (フロート板ガラス6mm ＋ フロート板ガラス6mm) |
25.2 | 25.0 | 26.4 | 27.8 | 29.4 | 30.8 | 33.3 | 34.5 | 36.5 | 35.8 | 33.5 | 35.0 | 39.7 | 45.3 | 48.0 | 49.8 | 51.1 | 52.6 |
| 網入り板ガラス6.8mm | 20.7 | 18.9 | 22.8 | 23.2 | 26.5 | 28.0 | 30.3 | 32.0 | 33.4 | 34.5 | 35.3 | 33.9 | 30.0 | 27.4 | 31.9 | 34.7 | 36.9 | 39.9 |
| フロート板ガラス5mm | 18.2 | 18.7 | 20.7 | 22.2 | 24.2 | 25.2 | 27.4 | 29.5 | 31.0 | 32.4 | 33.7 | 34.3 | 34.3 | 31.1 | 24.6 | 28.4 | 31.2 | 34.4 |
※ソノグラスは、温度によって性能値が若干変動しますが、遮音等級線34.3には影響しません。
上記の値は、ガラス温度20～30℃の場合です。
※周波数別透過損失測定値（dB）の計測方法は、ソノクラスが弊社シュミレーション値、
フロート板ガラスおよび網入板ガラスは「板ガラスの遮音性能」2000年版（板硝子協会）による値です。（測定：（財）小林理学研究所）
※周波数別透過損失測定値はガラス単体での性能値です。
窓としてサッシに組み込んだ場合には、この性能値が下がる場合もありますのでご注意ください。
ご使用にあたっては、耐風圧強度、熱割れなどをご検討のうえ、 ガラス品種・呼び厚さ・面積を選定ください。
